產品展示

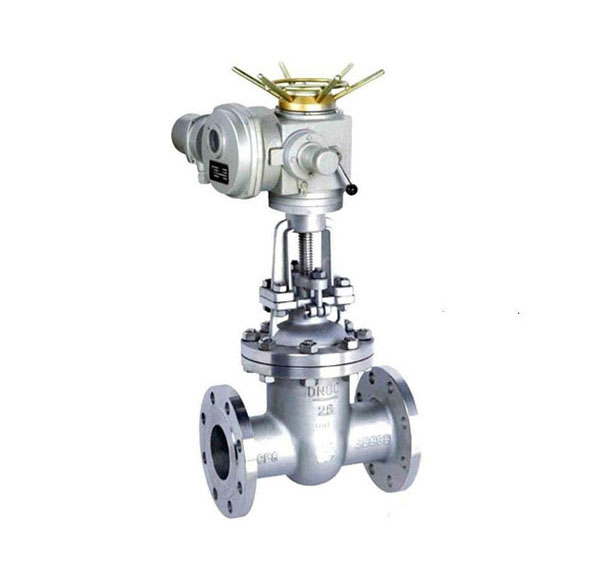

不銹鋼電動閘閥
產品詳情
法蘭電動閘閥的產品簡介：
Z941H法蘭電動閘閥主要特點及用途
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、電站閥采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、電站閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
Z941H法蘭電動閘閥設計、制造標準
1．設計制造按GB/T12234-89
2、電站閥結構長度按GB/T12221-89
3、法蘭連接尺寸按：JB/T79-94
4、閥門檢查和試驗按GB/T13927-92
Z941H法蘭電動閘閥主要性能規范
公稱壓力(MPa) | 試驗壓力(MPa) | |||
殼體 | 密封(液) | 密封(氣) | 上密封 | |
1.6 | 2.4 | 1.76 | 0.6 | 1.76 |
2.5 | 3.8 | 2.75 | 0.6 | 2.75 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.04 | 0.6 | 7.04 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 17.6 | 0.6 | 17.6 |
Z941H法蘭電動閘閥適用范圍
殼體材料 | 適用介質 | 適用溫度（℃） |
碳素鋼(C型) | 水、蒸汽、油品 | ≤425 |
鉻鎳鈦鋼(P型) | 硝酸類 | ≤200 |
鉻鎳鉬鈦鋼(R型) | 醋酸類 | ≤200 |
鉻鉬鋼(I型) | 水、蒸汽、油品 | ≤550 |
